En este caso la actuación de European Acústica es en unas salas destinadas a ensayo y grabación en la Calle Rufino González en Madrid, diseñadas para garantizar un alto nivel de aislamiento acústico entre recintos, permitiendo su uso simultáneo sin interferencias.
A continuación os detallamos los pasos de nuestro trabajo de insonorización y aislamiento acompañado de una memoria gráfica.
Aislamiento acústico y acondicionamiento acústico de una sala de ensayos: sistema caja dentro de caja
Para transformar el local en bruto en una sala de ensayos se necesita una solución constructiva especialmente diseñada para:
- Controlar tanto la transmisión del sonido.
- Su comportamiento dentro del recinto.
Para ello, se planteo el principio de “caja dentro de caja”, creando una nueva envolvente acústica interior, desacoplada lo máximo posible de la estructura existente.
Este sistema permite minimizar la transmisión de ruido aéreo y disminuir la propagación de vibraciones a través de los elementos constructivos, combinando masa, separación, elasticidad y absorción mediante materiales acústicos de diversas características y densidades.
Replanteo y definición de la envolvente acústica

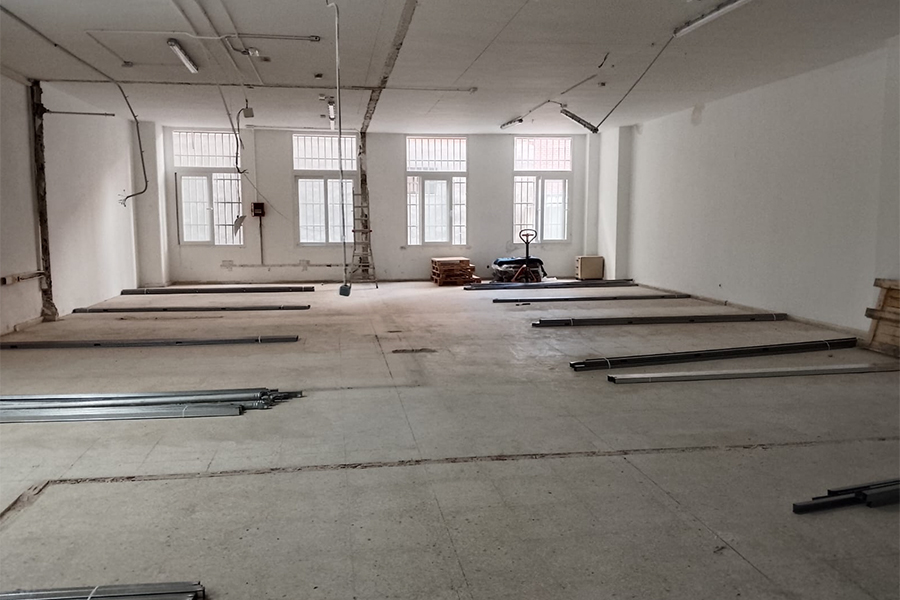

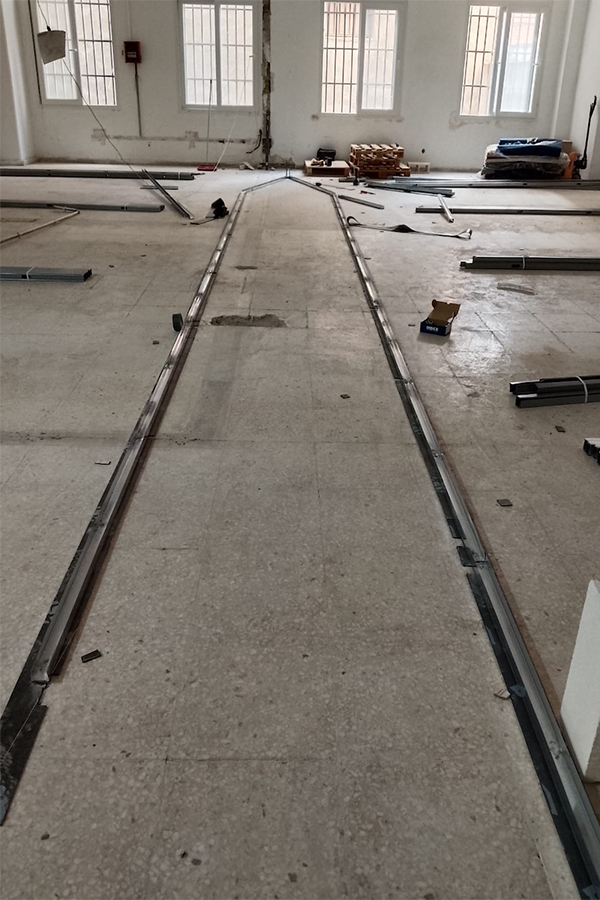

La obra comienza con el replanteo de la distribución interior del local. Se marcan en el espacio las medidas y posiciones de las distintas salas, accesos y elementos constructivos. Desde el principio se define el lugar de la nueva envolvente acústica, que quedará enmarcada dentro de la tabiqueria original y separada de ella, para evitar la transmisión de ruido.
Por esto en este punto de la obra se estudian también los encuentros entre paredes, techo y suelo. El principio de caja dentro de caja exige reducir al mínimo los puntos de contacto rígido entre la nueva construcción y la estructura original.
El objetivo es hacer que el espacio interior sea lo más independiente posible de la envoltura exterior.
Creación de la distribución del local usando estructura de perfiles

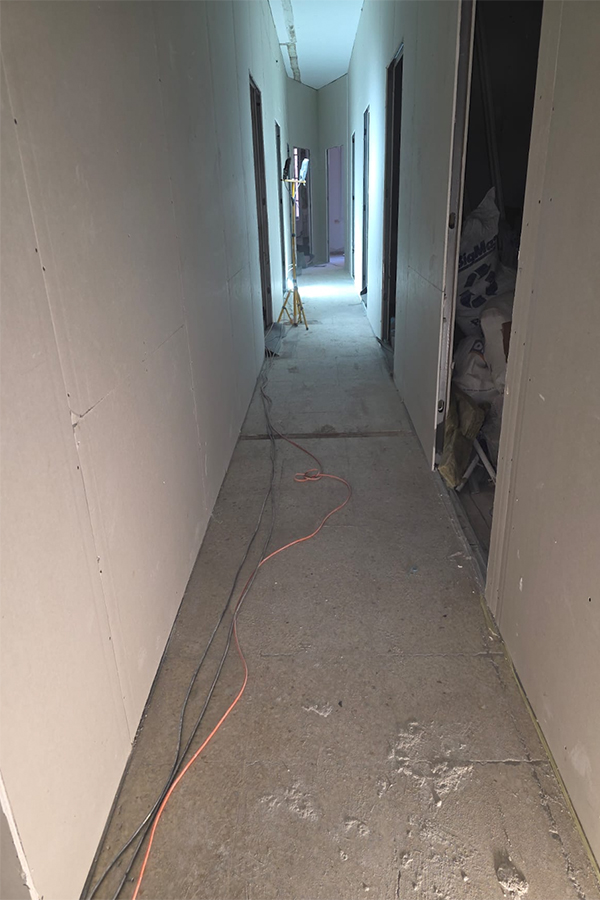

Una vez hecho el replanteo (plasmar en obra el plano de papel), se construye la estructura interior con perfiles metálicos. La forma en que se colocan los perfiles permite crear las nuevas paredes de la sala. También se generan los espacios necesarios para poner los materiales aislantes.
El sistema se basa en el principio masa-muelle-masa. Consiste en dos elementos constructivos separados por una cámara. Esta cámara tiene materiales absorbentes y componentes que pueden limitar la transmisión de vibraciones.
De esta forma, la nueva «caja» acústica no solo sirve como un revestimiento de la que ya existe. Funciona como una envolvente hecha especialmente para mejorar el aislamiento.
Tabiquería acústica

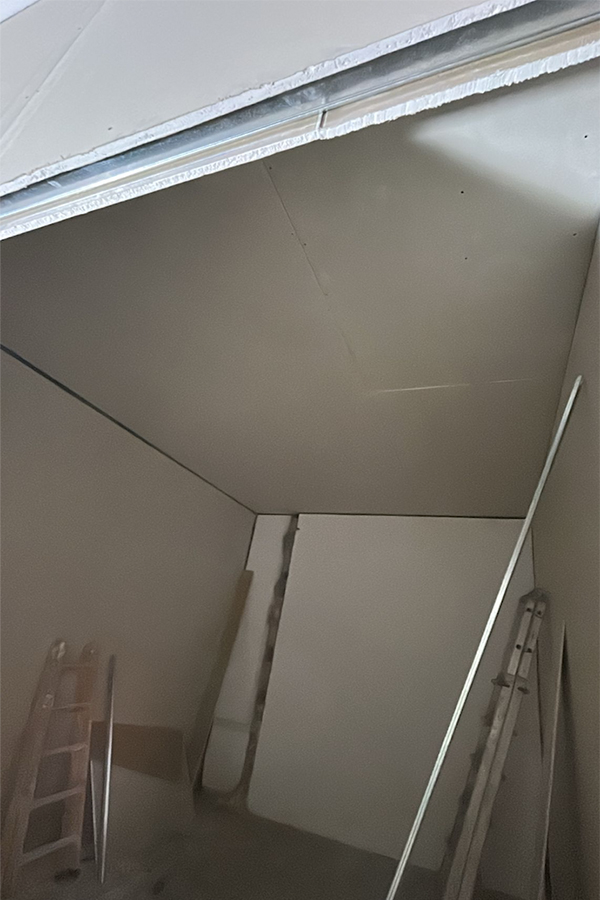

Sobre los perfiles fijados al suelo se colocan placas de yeso laminado que tienen características acústicas, incluyendo aislamiento dentro de las cámaras.
Usar diferentes masas y densidades ayuda a mejorar la resistencia al sonido. El material que absorbe el sonido dentro de la cámara disminuye la energía acústica que puede pasar entre las dos caras del tabique.
Es muy importante hacer bien las juntas, los puntos de unión, los bordes y las zonas donde pasan las instalaciones. Esto evita que se formen puentes acústicos que afecten el rendimiento del sistema.
Techos desmontables con aislamiento

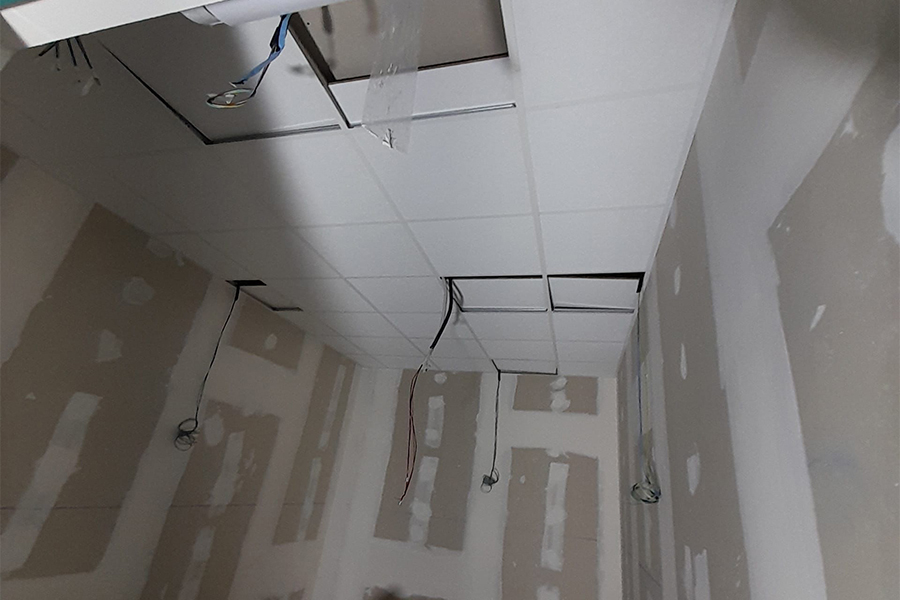

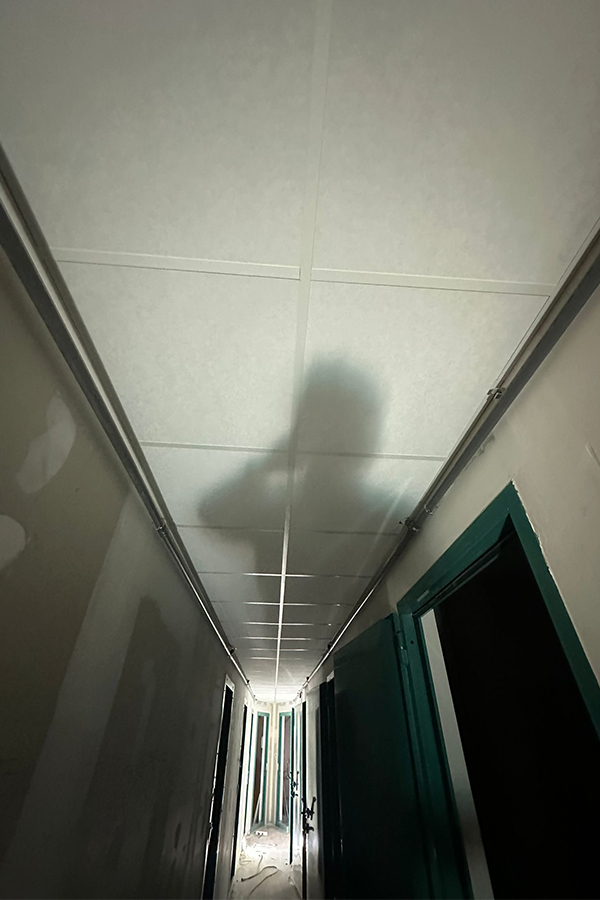

La idea de una envolvente acústica también se aplica al techo. Se define el nivel y la forma del techo falso, se instala la estructura suspendida y los elementos que pueden quitarse.
Sobre el techo se coloca el aislamiento que se previó. Esto mejora el comportamiento acústico general y reduce las vías por las que puede pasar el sonido a través del forjado superior.

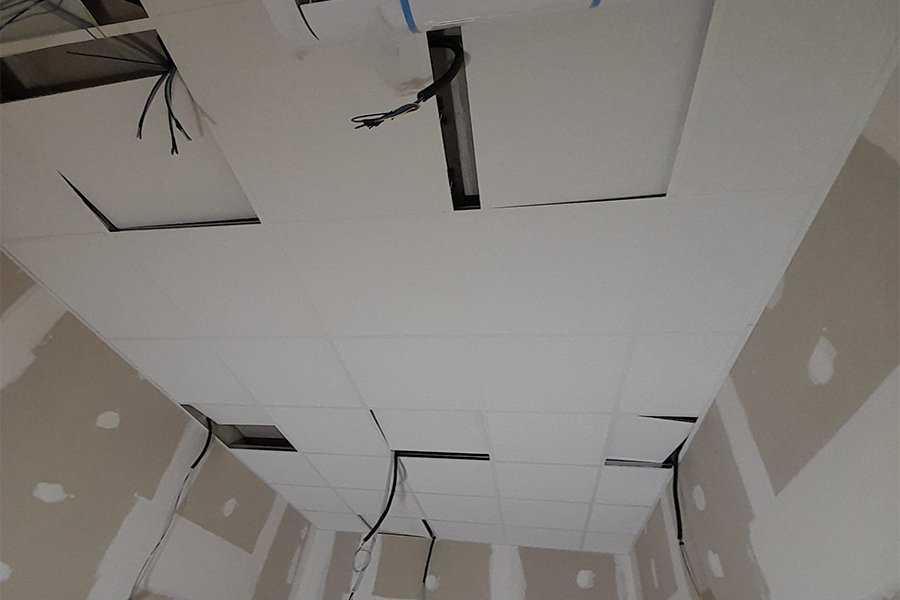

La posibilidad de desmontar el techo permite acceder fácilmente a las instalaciones que están en el espacio entre el techo real y el falso.
Instalaciones y elementos acústicos

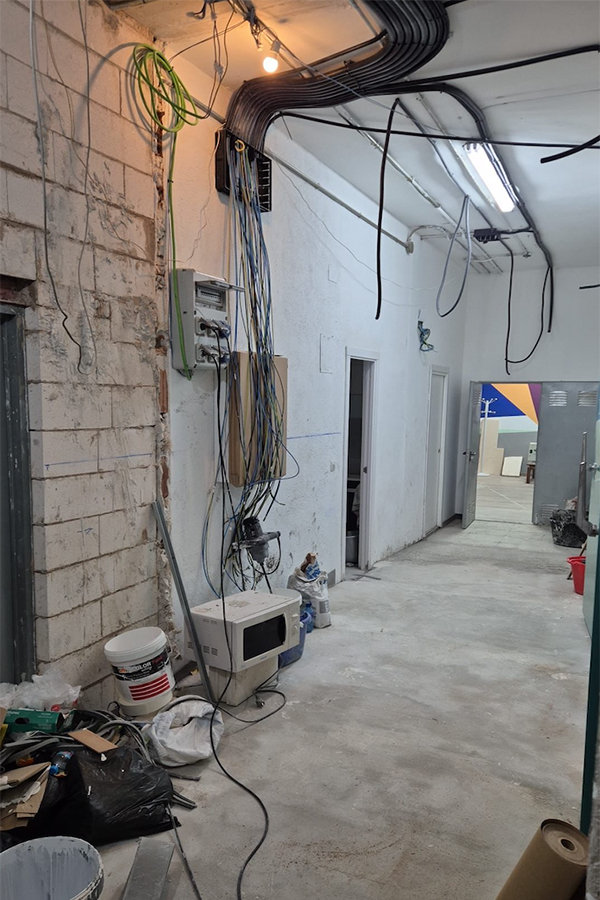

Una vez ejecutada la envolvente se incorporan las instalaciones necesarias, coordinando cada elemento con los cerramientos para preservar al máximo su continuidad acústica.
Estos trabajos entre otros son:
- Instalación de ventilación forzada.
- Ejecución de instalación eléctrica y mecanismos.
- Distribución y colocación de luminarias.

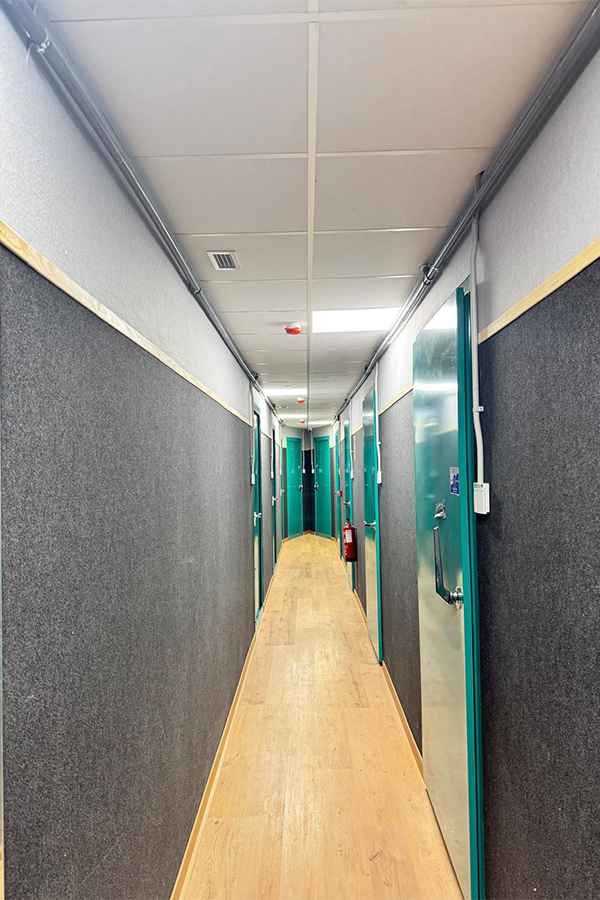

- Instalación de puertas acústicas.
Especial importancia adquieren las puertas acústicas y los pasos de instalaciones, ya que cualquier discontinuidad puede convertirse en un punto débil dentro de la envolvente.
Revestimiento y acondicionamiento acústico interior

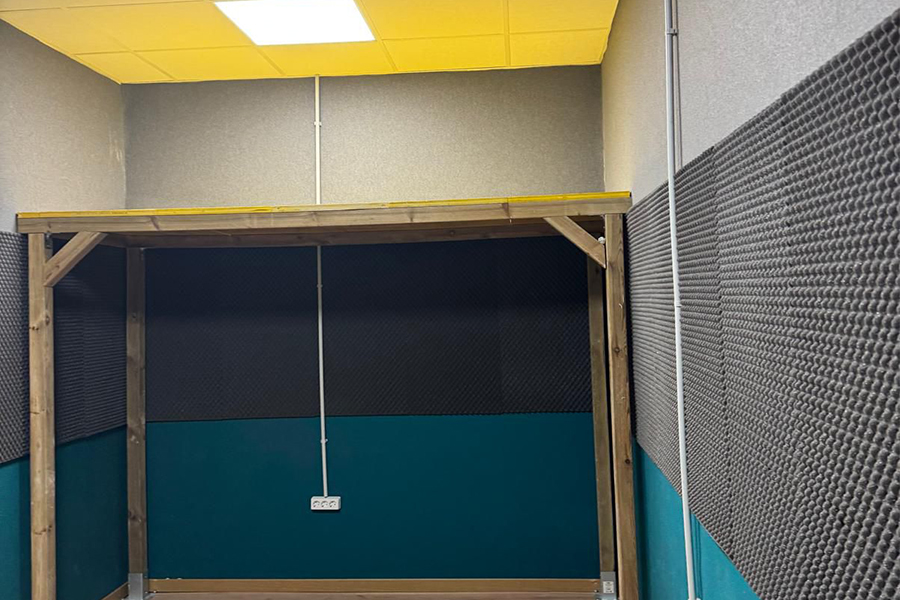

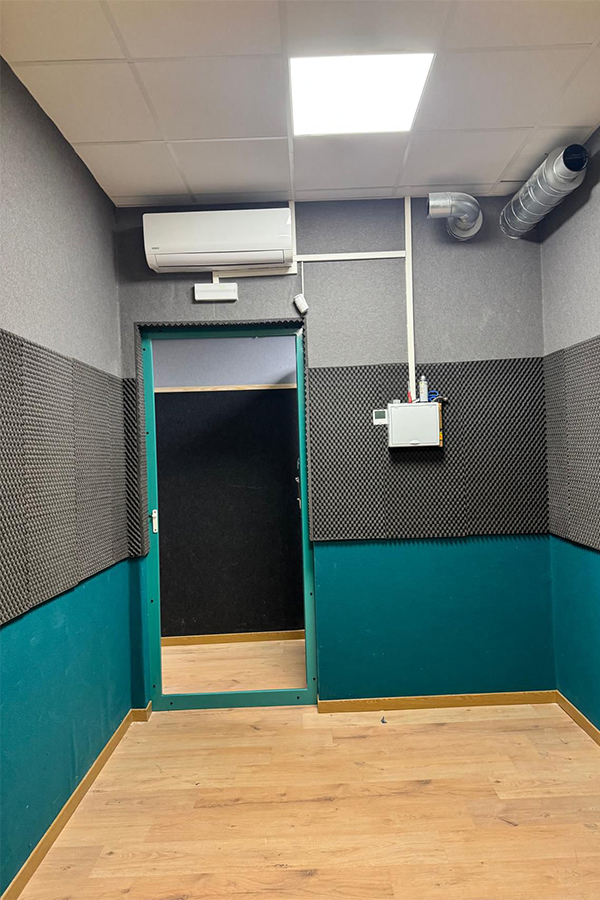

Finalizada la construcción de la caja acústica se realiza el tratamiento interior destinado al acondicionamiento acústico. Las paredes se revisten con espuma de poliuretano de acabado en pirámide, aumentando la superficie efectiva de absorción y reduciendo determinadas reflexiones, ecos y reverberaciones sonoras.

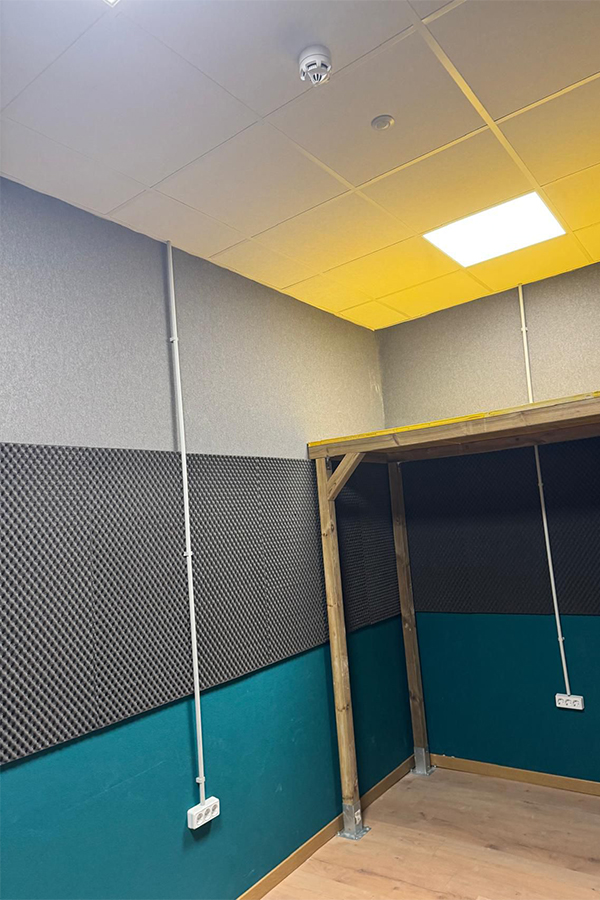

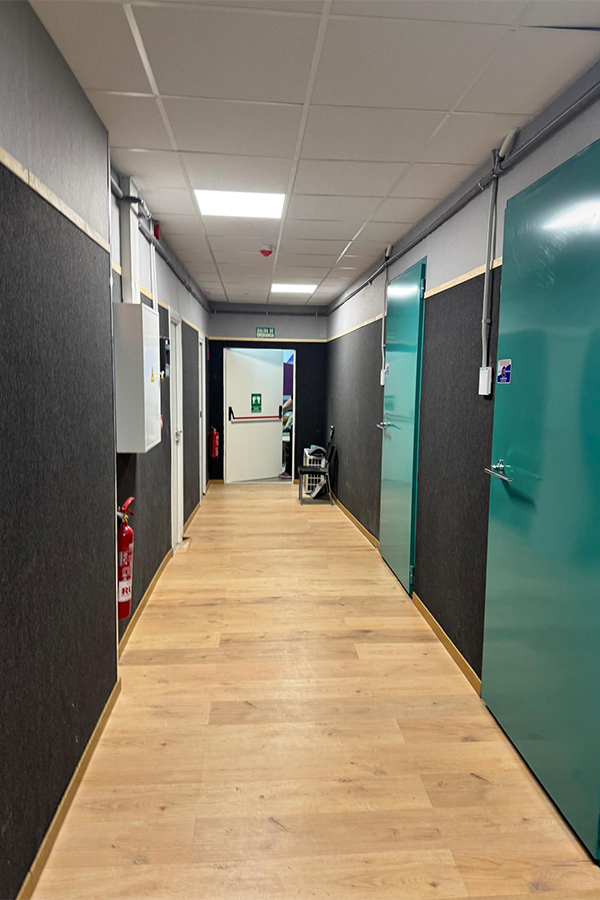

Se complementa el tratamiento mediante paneles textiles fonoabsorbentes distribuidos en las superficies interiores (pasillos comunes, zonas interiores de sala, etc…). Estos elementos permiten controlar las reflexiones y reducir los ecos y la reverberación excesiva.
Es importante diferenciar ambos conceptos: mientras la construcción de la caja dentro de caja tiene como finalidad principal mejorar el aislamiento acústico frente al exterior y entre recintos, los revestimientos interiores actúan sobre el acondicionamiento acústico, controlando cómo se comporta el sonido dentro de la sala.

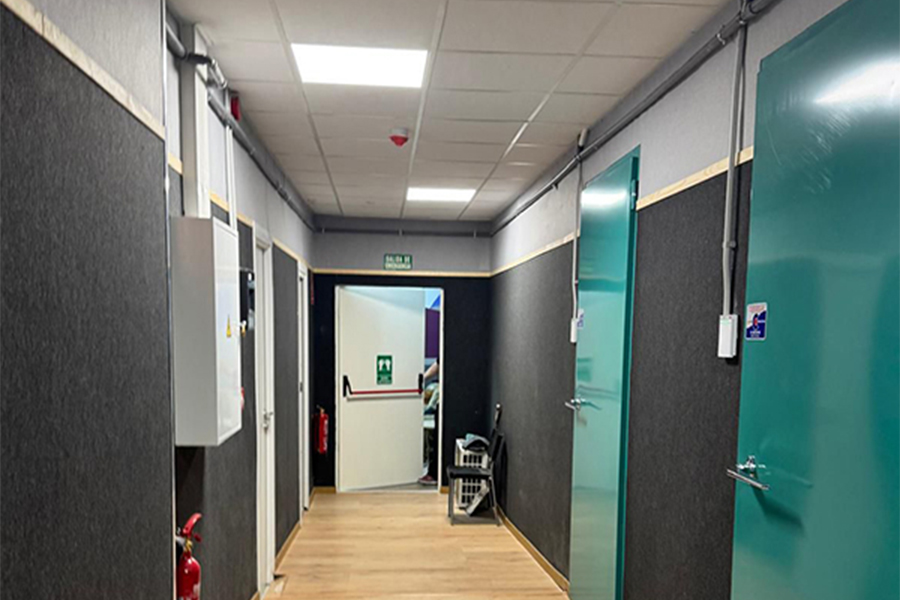

Resultado final de obra de aislamiento e insonorización acústica en sala de ensayo
El resultado ha sido convertir un local en bruto en una sala de ensayos concebida como una envolvente acústica independiente mediante el principio de caja dentro de caja y soluciones constructivas basadas en el sistema masa-muelle-masa, para un perfecto aislamiento acústico de la misma.
Los cerramientos acústicos, las cámaras con aislamiento, el desacoplamiento, el techo aislado, las puertas acústicas y los tratamientos fonoabsorbentes combinados, permiten abordar de forma integral tanto la transmisión del sonido como los problemas de ecos, reflexiones y reverberación, consiguiendo un espacio preparado para un uso musical con una gran calidad en sonido.
